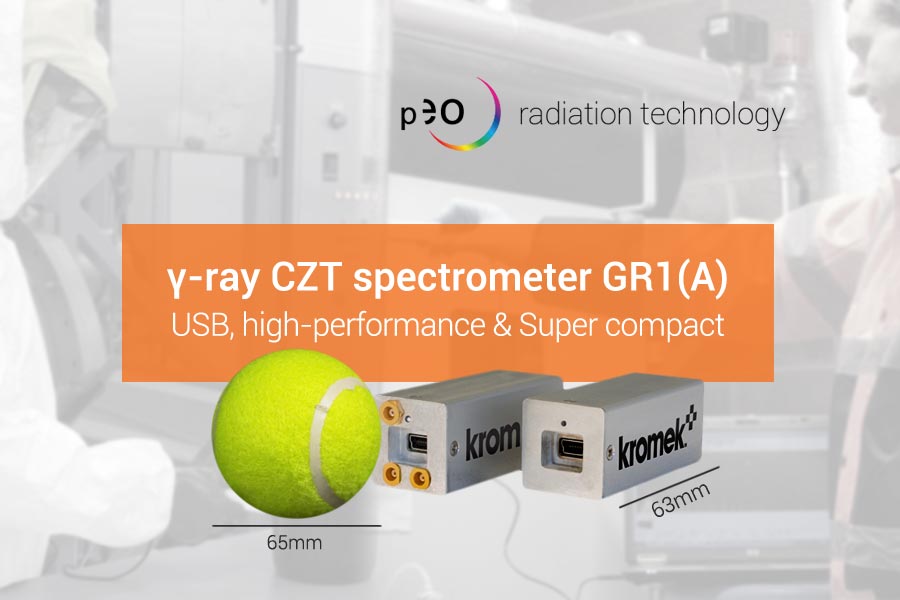

GR1(A) + software Kromek

De Kromek GR1 is een high-performance gamma-ray spectrometer met een 1cm³ CZT detector (lees hieronder over CZT).
Het is een volledig op zichzelf staande spectrometrie detector met ingebouwde preamplifier, shaping amplifier, baseline hersteller, pulshoogte digitizer en hoogspanningsvoeding.

De GR1 heeft genoeg aan USB stroomvoorziening. Optioneel levert PEO de GR1 met Windows tablet.

Gratis software K-Spect

GR1 en GR1A – Kromek + MultiSpec software

De CZT spectrometer GR1 van Kromek is leverbaar met gratis K-Spect software en optioneel uitbreidbaar met de geavanceerde MultiSpect software.

Geavanceerde versie GR1-A

in-Situ monitoring

De GR1-A is de uitgebreide versie van de GR1.
Met extra in- en uitgangen is de operationele flexibiliteit nog groter.
De GR1-A is speciaal ontwikkeld voor specifieke

toepassingen bij nucleair onderzoek en academici.

GR1-toepassings- en vakgebieden:

Stralingsveiligheid

• medisch;
• industrie;
• veiligheidsdiensten;
• laboratoria;
• stralingsveiligheid;
• in-Situ monitoring;
• nucleaire spectroscopie;
• nucleaire industrie.

GR1-voordelen:

• hoge spectrale resolutie;
• hoge efficiëntie;
• makkelijk te gebruiken;
• minimaal stroomverbruik;
• multi-spectra weergave (GR1-A).

Karakteristieken:

• super compact;
• energieresolutie: <2,5% FWHM @ 662 keV;
• K-Spect software;
• CZT halfgeleider detector (1x1x1 cm);
• energiebereik: 30 keV tot 3 MeV;
• uitgebreide nuclide bibliotheek (416 isotopen);
• MCX -aansluitingen (GR1-A);
• MCA gate ingang (GR1-A);
• timing uitgang (GR1-A);
• MultiSpect software (GR1-A).

CZT: hoge resolutie spectroscopie bij kamertemperatuur

CZT (Cadmium Zink Telluride) is een halfgeleider welke Röntgen- of gammastralingsfotonen die direct converteert in elektronen. CZT opereert bij kamertemperatuur en verwerkt > 10 miljoen fotonen /seconde/mm² en heeft een spectroscopische resolutie van 2%. Hierdoor is het een unieke halfgeleider in vergelijking met andere spectrometrie detectoren.

Hoe werkt het?

CZT detectoren hebben een zeer dunne gemetalliseerde elektrodegeometrie die aangebracht is op het detectoroppervlak. Middels een elektronische voorspanning treedt er een verschil op in het elektrisch potentiaal in het detectorvolume. Wanneer ioniserende straling interactie geeft met het CZT-kristal, ontstaan er elektron-gat paren in verhouding tot de energie van de inkomende straling.

De negatief geladen elektronen en positief geladen gaten migreren vervolgens naar de tegengestelde geladen elektrode. De voorversterker detecteert de resulterende ladingspuls en zet deze om in een stroompuls die proportioneel is aan de energie van de inkomende foton. Een shaping amplifier zet deze stroompuls vervolgens om in een Gaussian puls en versterkt het. Een standaard telsysteem of een Multi Channel Analyzer (MCA) registreert deze pulsen om het karakteristieke nuclidespectrum te genereren.

 CZT versus NaI resolutie

CZT versus vergelijkbare spectroscopische detectoren

Bron: Gamma-ray detectors for non-destructive analyses, P.A. Russo and D.T. Vo (lees volledig artikel hier)
*CZT-detector van Kromek

Wilt u meer weten over de GR1 product serie?
Download de GR1 datasheet of neem contact op met één van onze productspecialisten.

Bekijk ook: CZT-gebaseerde producten beschikbaar bij PEO

Kromek Quant Air stralingsmonitor

Kromek GR1 and GR1A gamma spectrometer

Kromek RadAngel gamma-ray spectrometer

Kromek Q4-GR1 isotoop identifier

Kromek RENA-Mini detector

Kromek RayMon10 handbediende isotoop identifier

Publicaties

Vichi, S., Infantino, A., Cicoria, G., Pancaldi, D., Mostacci, D., Lodi, F., & Marengo, M. (2016). An innovative gamma-ray spectrometry system using a compact and portable CZT detector for radionuclidic purity tests of PET radiopharmaceuticals. Radiation Effects and Defects in Solids Incorporating Plasma Science and Plasma Technology, 171(9-10), 726-735. doi:10.1080/10420150.2016.1253090

CZT detector, radionuclidic purity, quality control, radiopharmaceuticals
